谈谈鼠李根瘤（俗称：麻梨疙瘩）斗

willieyang · 发表于 2006-1-9 09:26:48

俺喜欢右一

Anne Julie的表现手法还真的不是盖的.

西山老羊 · 发表于 2006-1-9 14:08:45

知道烟道内部的构造吗？
要小P嘴还是与他一样？
斗口的染色环我就只做造型不染了。行吗？

willieyang · 发表于 2006-1-9 16:28:46

内部在换条龙兄的帖子里讨论吧，我尽量画个图出来，真辛苦啊，在学画图呢。

willieyang · 发表于 2006-1-9 16:29:08

不用染色，鼠李的变色我很喜欢。

葬花仙人 · 发表于 2006-1-9 21:16:21

请问这种斗的价格是多少呢？
以传统型为例

willieyang · 发表于 2006-1-9 21:21:06

登录/注册后可看大图

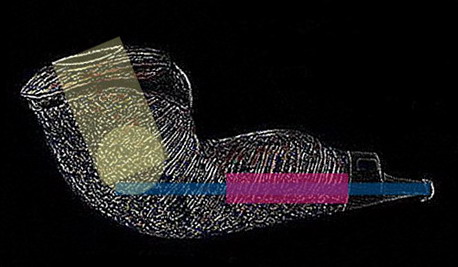

好不容易设计完了，累啊，这基本上也表达了我对烟斗内部构造的一些认识和理解，顺便聊一下设计思路，希望对大阿斗兄和换条龙兄有点用处。

1，黄色斗钵部分，深浅比例似乎没有规律和定势，这把斗的设计我采用直桶形（通常还有倒梯形，V型）

2，蓝色孔用直径3mm的钻头，由咬口到斗钵底成一直线（这点很重要，如果偏移就会使得通气不畅，会影响燃烧和吸吐的阻力感）。我本来想选4mm口径，但目前我对鼠李材料的隔热能力比较有信心（我认为4mm口径也是对烟斗材质隔热能力差的一种补偿方案，这点有机会再讨论），底部那条线与圆球型钵底成切线（这为了保持气流是否在斗钵中间有很大关系。如果这个孔开的不好，会直接造成斗钵一侧偏热。）

3，红色大孔，长度3.5厘米，直径1厘米。用来放置3mm木滤心。这个设计我所考虑的是：鼠李硬度高，吸水性差，我本来想做一个类似peterson的system设计，但在这一斗型中比较难做到，所以改用3mm木滤心设计来帮助吸收水分。

登录/注册后可看大图

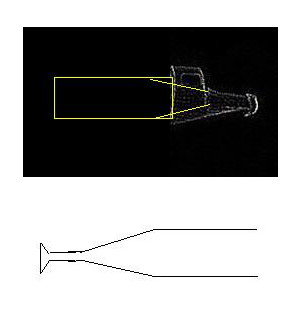

斗嘴内部设计如图，黄色部分直到收口开始部分长度4厘米（图画错了）其中用于插入斗柄部分3厘米，另有1厘米进入斗嘴然后收口，收口部分用来卡住滤心。下为斗嘴内部空间构造的俯视图。

请各位指教，并多提意见！

換條龍 · 发表于 2006-1-9 23:33:18

你這個設計應該是適合 6 or 9mm木濾芯吧!
斗嘴的榫部設計很奇怪,不太了解

登录/注册后可看大图

willieyang · 发表于 2006-1-10 00:33:33

不是啦，我画图错了，不会用PS，我是指直桶部分到斗嘴里1厘米然后再收，这个设计就是为了用6mm木滤心的，斗嘴外径1cm 内径6mm，今天不能发图了，明天把龙兄的图片改一下就能说清楚了。

西山老羊 · 发表于 2006-1-10 00:35:50

斗嘴部分请进一步细致描述一下。

willieyang · 发表于 2006-1-10 02:37:21

登录/注册后可看大图

我的意思是这样.
