shank制作一问

citic


登录/注册后可看大图

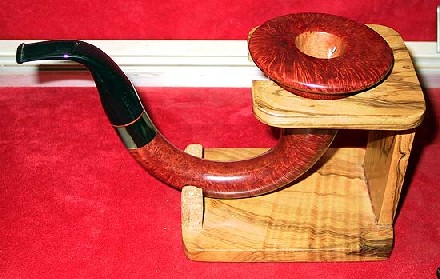

照片是从这个网站转贴的，（http://www.neatpipes.com/6chi/index.htm）

型制非常优雅，在下很好奇：弯度这麽大的shank,是如何钻的烟道？
有不少烟斗看上去好像烟道是弯曲的，实际上是直的或是折线（交叉的直线），这支斗嘛，从外观看，再比划比划，可能也是这样（若是这样，清理起来大概挺费事）。
不过还是很好奇，有没有一种方法可以做出平整而弯曲的烟道？请村友不吝指教，谢谢！

用刀人

用一条弯曲的  烧红的铁棒烫穿的   再用软绳打磨光滑

THYM

正常的情況下, 鑽煙斗shank裡的airway的工具不外乎車床, 直立式的鑽孔機, 或小型(portable)電鑽(把煙斗固定用手持電鑽or把電鑽固定用手持煙斗都有). 這些工具都不可能鑽出彎曲的airway, 所以不管一支煙斗的shank如何地彎, 角度如何地奇怪, shank裡的airway永遠都是直的.

可是有些煙斗造型彎度太大, 不管從外觀如何比劃, airway都不可能是直的; 把stem拆下來看, 這airway也果然是彎曲的. 這個時候就需要用到"trick drill". 基本上有三種做法:

1. Extention- 先在短shank裡鑽一個airway, 再在shank接上一段extention. 這extention可以是預先鑽好的"管子" <圖1>, 或是接上後再從另一角度鑽出airway. 日本的有田靜生因為會一種把shank和extention用斜口接起來的技巧, 這容許他在鑽shank裡的airway的時候以更大的角度, 做出彎度更誇張的煙斗 <圖2>.

2. Plug- 丹麥人很喜歡用這種技巧. 簡單來說這就是在鑽airway前先做一個大而淺的"假榫眼", 這樣子他們就有比較大的空間用大角度去鑽airway. 等到airway鑽好後再把"假榫眼"塞起來(用一小段木頭或牛角, 外面通常會包層金屬補強), 再在這plug上鑽個"真榫眼" <圖3> <圖4>. 這方法的disadvantage就是(如果須要的話)shank不能做太細, 因為要多留一點肉來做"假榫眼".

3. Curve drill- 有一種機器, 原理和鑽油井的鑽子相似, 可以不用任何trick鑽出彎曲的airway. 問題是這機器很少, 很貴, 又須要受過專門訓練的人才能操作得當. 而且這鑽出來的airway很大, 又不圓(有點甕型), 所以用的人很少. 我只看過 Tony Pesante, Viprati和Ser Jacopo用過這種curve drill. citic所貼的這支應是Ser Jacopo.

好了, 我能想到的大概就這麼多!

以下是引用citic在2003-9-18 21:13:36的发言：
有没有一种方法可以做出平整而弯曲的烟道？

THYM

前幾天聽說了一種也可以用來鑽彎曲的洞的鑽頭叫Pathfinder Bit (或3D-bit). 稍微研究了一下, 這種鑽頭的"頭"有特殊的的crown可以幫助引導方向(轉彎時可以稍作向旁的切割), 鑽頭後的shaft很細, 容許鑽洞時隨機改變角度, 而且這shaft中"好像"有一小段可以稍作彎曲. 我不知道這種鑽頭適不適合拿來鑽誇張角度的shank, 不過懂木工或有意製做煙斗的人說不定會對這個有興趣. 以下提供兩個網頁:

<1> 鑽彎洞的解說在倒數第二段.
<2> 鑽頭特寫照片.

用刀人

为什么  我说的就没人回应   和  讨论呢   因为是国产的办法吗？？？？

还有您说的钻头  要是钻3 毫米的孔啊  费力吧  呵呵

citic

呵呵！用刀人老兄别急吗！
先跑个题，大家别介意。您说的法儿，在下小时候做一个玩具的时候用过（大约不少朋友都玩过！）：
把一块小木头削成一个圆柱形，然后用您说的办法（8号铁丝）从顶至底烫出一个弧形通道，因为不能烫很深，所以从一头很难操作，我是从两头烫，天晓得咋那么准，居然贯通了！然后穿过一根绳子，在木头四周画上几个动物（比如猴头！），
开始表演：把木块先移至绳子一头，抻紧绳子立起来，让“猴子”位于上面，轻轻一松绳子，“猴子”开始下坠，然后嘴里喊着“停！”，同时再抻紧绳子，嘿！猴子真停了，再喊“走！”，轻轻松一下，猴子又往下窜……表面上别人看不出你的手一会儿紧一会儿松，只看见猴子“很听话”。呵呵！还真能唬住一些小玩伴！

因为有过这个经验，所以一开始我也往这方面想，但再想，恐怕不行！
1、        烫短距离没问题，这么长距离而且直径不能很粗很难做到。
2、        很难控制好精度。
3、        即使烫的距离越长，但初始入口周边炭化越厉害，图中这么长的距离，恐怕入口处炭化面积也不会比shank直径小。
4、        中间“路程”周围炭化木质也很多，即便可以用软绳打磨，但打磨掉的只能是比较吃劲的内弧侧，外弧侧却吃不上力。
在下不知道如何解决这几个问题，所以我想不大可能是烫穿的，不知您有没有办法解决？

用刀人

回 CITIC
1 可以局部加热
2 精度应该不是问题的
3 有了局部加热    距离的问题应该不大
4软绳只是一方面    还可以用砂子    就象  做吹剑的管子一样
5我现在想到的是   孔很有可能不是弯着打的  而是   打好了以后弯的
过几天   我去找大点的  图看看木纹   就知道了
现在春节啊    呵呵 忙~~~~~

oldxzk

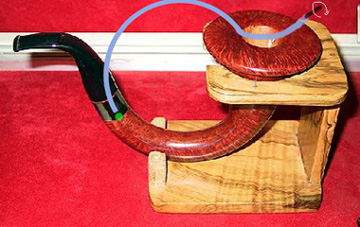

蓝色~3mm金属导向管R约50mm。黑色~2mm软轴（动力源手电钻）。绿色~3.3mm切削刀头（软轴带动旋转）。


登录/注册后可看大图

citic

太棒了！非常非常佩服oldxzk兄的钻研与动手能力！
想必您正在制作当中，加油！期待早日看到您的新作！

peter18428

有一种激光雕刻机，可以根据调节波长及辐射强度的不同，将内部的材料燃烧，而表面没有任何损伤，这样想打成什么样的弯道都可以，只要在侧面操作即可。
